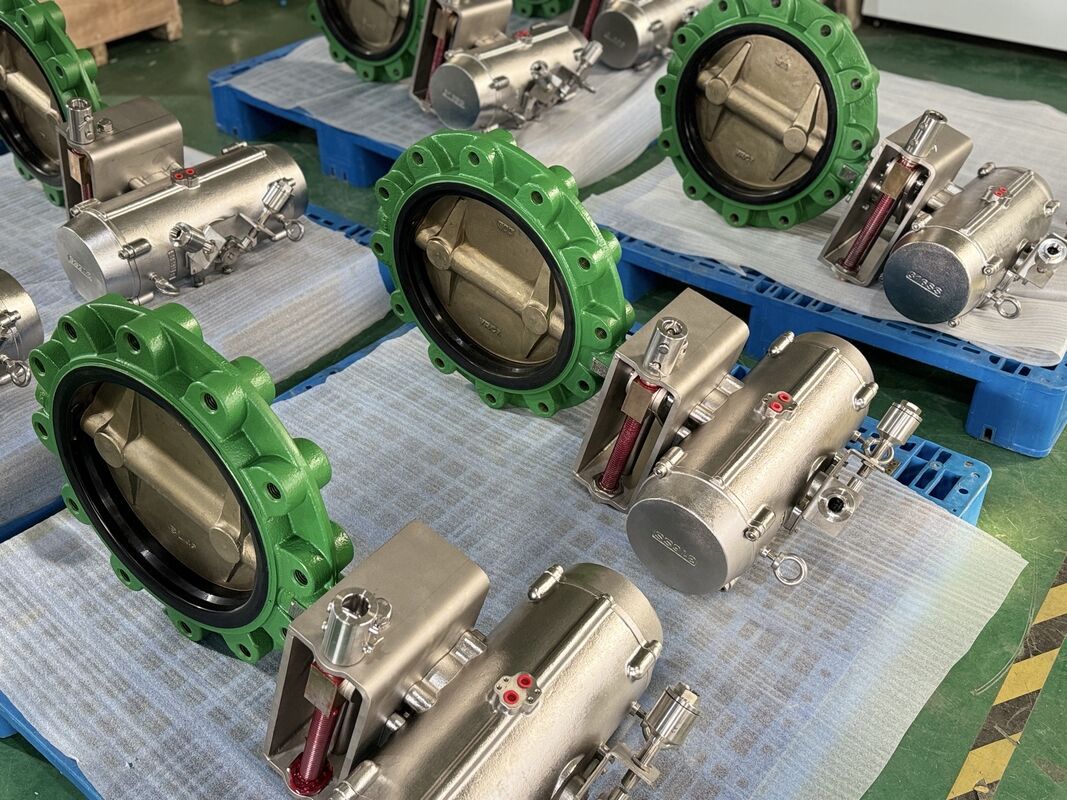

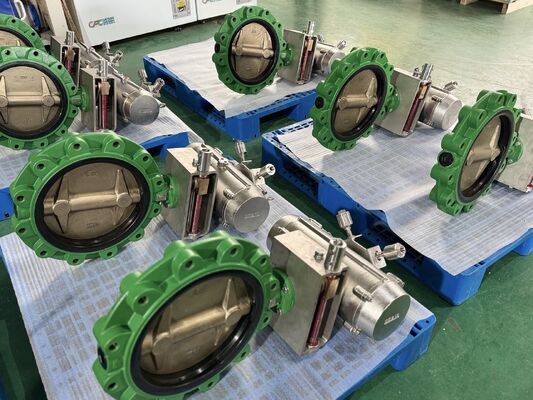

Pneumatisch aangedreven vlinderkleppakket van maritieme kwaliteit, gecertificeerd met ABS-certificaat anti-corrosiecoating
Productdetails:
| Plaats van herkomst: | Sjanghai, China |
| Merknaam: | VESON |
| Certificering: | ISO 9001:2015 SGS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 150-3500 / Piece |
| Verpakking Details: | Koffer van multiplex van het merk VESON met schokbestendig schuiminzetstuk, verpakking van exportkwa |
| Levertijd: | 3-5 werkdagen voor voorraad, 15-25 dagen voor productie |
| Betalingscondities: | T/T,L/C,PayPal,Western Union |
| Levering vermogen: | 3000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Ventieltype: | Mariene vlinderklep (wafer / nok / flens) | Maatbereik: | DN50 tot DN600 (2" tot 24") |
|---|---|---|---|
| Drukclassificatie: | ANSI 150 pond (PN16) | Lichaamsmateriaal: | Nodulair gietijzer GGG40 Marine epoxy gecoat |
| Materiaal schijf: | SS316 / Duplex / Aluminium Brons | Materiaal zitting: | NBR / EPDM / VITON |
| Type aandrijving: | Slimme elektrische multiturn-actuator | Behuizing: | IP68 onderdompelbaar |
| Controleprotocol: | 4-20mA modulerend / Modbus RTU | Coating: | Anticorrosieve epoxy van maritieme kwaliteit (300 μm DFT) |
| Certificaat: | ABS, ISO 9001:2015, SGS | ||
| Markeren: | Vloeiende vloeistof,Elektrisch actuatorpakket,ABS-gecertificeerde anti-corrosie |
||
Productomschrijving
Productbeschrijving
De 12" Lug Style Butterfly Valve (DN300, ANSI Klasse 150) is een industriële stroomregelingsoplossing die speciaal is ontworpen voor zware maritieme, offshore en zeewateromgevingen. Vervaardigd met een Ductile Iron JS1030 body, een Nickel Aluminum Bronze (AB2) schijf en een duurzame NBR zitting, biedt deze klep uitzonderlijke weerstand tegen zeewatercorrosie, cavitatie en mechanische slijtage.
Uitgerust met een ISO 5211 topwerk, een intermediair handwielbedieningsmechanisme, een VSM klepafstandsbedieningsapparaat en een 316SS beugel voor lineaire-naar-rotatie naderingsschakelaars, biedt het naadloze schakeling tussen lokale handmatige bediening en afstandsbediening in ontoegankelijke gebieden. Volledig getest en gecertificeerd met ABS (American Bureau of Shipping) Typegoedkeuring.
Technische Specificaties
Functie / Parameter
Detail / Materiaal Standaard
Nominale Diameter
12 Inch / DN300
Body Stijl
Lug Type (Bare Stem met ISO 5211 Montage)
Drukklasse
ANSI Klasse 150 / 150LB (PN16/PN20 equivalent)
Body Materiaal
Gietijzer JS1030 (EN-GJS-400-15 / GGG40)
Schijf Materiaal
AB2 Aluminium Brons (CuAl10Fe5Ni5 Marine Grade)
Zitting / Liner
NBR (Nitrilrubber - Bubble Tight Afsluiting)
Afstandsbediening
VSM Klep Afstandsbedieningssysteem / Flexibele Schacht Apparaat
Handmatige Overbrugging
Tandwiel Handwiel Mechanisme (Tussen Actuator en Klep)
Schakelaar Accessoires
316 Roestvrij Staal Beugel (Lineaire naar Rotatie Conversie)
Feedback Signaal
Passieve Droge Contact Naderingsschakelaar
Maritieme Certificering
ABS Inspectie & Fabrieksacceptatietest (FAT)
Waarom Kiezen voor Deze Maritieme Lug Butterfly Valve Assemblage?
1. Superieure Zeewater Corrosiebestendigheid
De combinatie van een JS1030 gietijzeren behuizing en een AB2 Nikkel-Aluminium Brons schijf maakt deze 12-inch vlinderklep ideaal voor zeewaterinname, ballastsystemen en maritieme koelleidingen. De veerkrachtige NBR zitting zorgt voor nul-lek bidirectionele afdichting.
2. VSM Afstandsbediening voor Toegankelijke Gebieden
Bij installatie in diepe scheepscompartimenten, smalle leidinggoten of gevaarlijke gebieden, maakt het geïntegreerde VSM afstandsbedieningsapparaat het mogelijk voor operators om de klep veilig op afstand te bedienen via een flexibel stang-/kabelsysteem.
3. Geïntegreerde Handwiel Handmatige Overbrugging
Met standaard ISO 5211 topwerken zorgt het intermediaire handwielbedieningsmechanisme voor soepele handmatige overbruggingsmogelijkheden tijdens stroomuitval of routineonderhoud zonder de primaire actuator los te koppelen.
4. Precisie Signaal Feedback Systeem
Uitgerust met een op maat gemaakte 316SS reisconverterbeugel, vertaalt de klep nauwkeurig lineaire reisignalen naar roterende schakelaaractivering, en stuurt passieve droge contactstatusfeedback rechtstreeks naar uw scheeps PLC of SCADA-systeem.
5. ABS Gecertificeerde Kwaliteitsborging
Elke eenheid ondergaat rigoureuze hydrostatische schaal-, zittinglekkage- en functionele tests, waargenomen en gecertificeerd volgens ABS (American Bureau of Shipping) normen.
Industriële Toepassingen
Scheepsbouw & Maritieme Techniek: Ballastwaterbehandelingssystemen (BWTS), Bilge Stripping, Zeewatercirculatie, Brandleidingen.
Offshore Platforms & FPSO: Bediening van gevaarlijke vloeistoffen, afstandsbediening van kleppen in diepe compartimenten.
Ontzilting & Waterinfrastructuur: Hoog-zoutgehalte ruwwaterpompstations en industriële afvalwaterbehandeling.
12" Lug Style Butterfly Valve Technische Specificaties
Specificatie Categorie
Parameter
Standaard / Materiaal / Beschrijving
Basis Informatie
Kleptype
Bare Stem Lug Style Butterfly Valve
Nominale Maat
12 Inch / DN300
Drukklasse
ANSI Klasse 150 / 150LB
Topflens Montage
ISO 5211 Standaard Topwerken
Maritieme Goedkeuring
ABS (American Bureau of Shipping) Gecertificeerd
Materiaal Specificaties
Body Materiaal
Gietijzer JS1030 (EN-GJS-400-15 / GGG40)
Schijf Materiaal
Nikkel Aluminium Brons AB2 (CuAl10Fe5Ni5)
Zitting / Liner
NBR (Nitrilrubber - Bidirectionele Nul Lekkage)
Beugel Materiaal
316 Roestvrij Staal (316SS)
Bedienings- & Besturingssystemen
Handmatige Overbrugging
Handwiel Bedienen Mechanisme (Gemonteerd tussen Actuator & Klep)
Afstandsbediening
VSM Klep Afstandsbediening Apparaat (Flexibel Aandrijfsysteem)
Positie Feedback
Passieve Droge Contact Naderingsschakelaar
Schakelaar Adapter
Heavy-duty 316SS Beugel voor Lineaire-naar-Rotatie Reis Conversie
Toepassing & Prestaties
Toepasbare Media
Zeewater, Ballastwater, Zoetwater, Milde Chemicaliën
Bedrijfsomstandigheden
Afstandsbediening in Besloten, Toegankelijke of Gevaarlijke Maritieme Ruimtes
