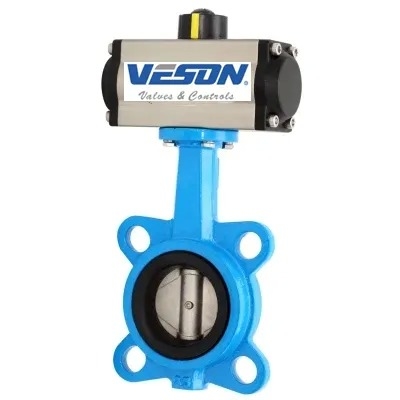

HP-serie roestvrij staal pneumatische vlinderklep 2-24 inch
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1 |
|---|
|
Gedetailleerde informatie |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Class: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standard: | API 609, BS 5155, EN593, DIN 3354 | ||
| Markeren: | HP-serie pneumatische vlinderklep,Roestvrijstalen vlinderklep,2-24 inch pneumatische klep |
||
Productomschrijving
HP-serie roestvrijstalen vlinderkleppen met hoge prestaties
Productkenmerken
| Aantekening | Waarde |
|---|---|
| Verbindingsformulier | Ondersteuning van de draagtas |
| Structuur | Centrale afdichting |
| Formulier van het zegel | EPDM |
| Stem van de klep | Normaal |
| Werkdruk | Middendruk (2,5 mpa < Pn < 6,4 mpa) |
| Werktemperatuur | Normale temperatuur (-40°C) |
| Materiaal van het zegeloppervlak | Zacht verzegeld |
| Valve-carrière | Casting |
| Toepassing | Industrieel gebruik, water industrieel gebruik |
| Transportpakket | Hoofdstuk van triplex |
| Specificatie | 2 inch-24 inch |
| Handelsmerk | VESON of de klant |
| Oorsprong | China |
| HS-code | 84123900 |
| Productiecapaciteit | 50000 stuks / Y |
Productbeschrijving

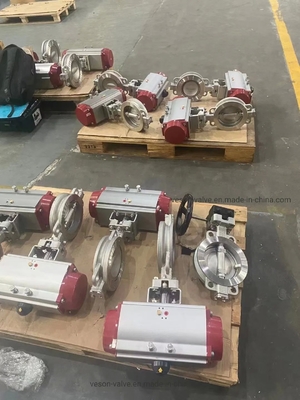

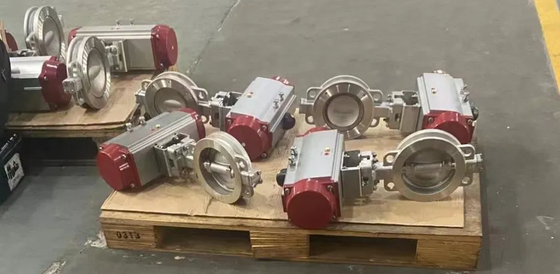

Pneumatisch aangedreven waferlug met een vlinderklep met een hoge prestatiezijn ontworpen voor kritische toepassingen in de chemische industrie, de verwerking van koolwaterstoffen, de pulp- en papierindustrie, de water- en afvalwaterindustrie en de HVAC-industrie.vermindering van de totale eigendomskosten.AEABHP-kleppen worden strikt getest om te voldoen aan de veeleisende prestatievereisten van de industrie.
High Performance Butterfly Valves zijn ontworpen voor het afsluiten van vloeistoffen en gassen. De dynamische PTFE stoel zorgt voor bubbeldichte afsluiting in beide richtingen.Het ontwerp van de single offset schijf zorgt voor een lager koppel en een langere levensduurDe NACE-verwerking is beschikbaar.
Productassortiment
- Afmeting van de klep:"2" ~ 24" (DN50-DN1500)
- Druk:ANSI-klasse 125 tot 150 ((PN10-PN16)
- Temperatuur:320°F tot 1000°F / -196oC~ 540oC
- Materialen van het lichaam:Koolstofstaal, roestvrij staal, legeringsstaal, dubbelstaal
- Materiaal van de schijf:Koolstofstaal, roestvrij staal, legeringsstaal, dubbelstaal, al-bronzen
- Zitting:EPDM, NBR, VITON
- Eindverbinding:Wafer, Lug, Double Flange
Technische specificaties
- Ontwerp:API 609, BS 5155, EN593, DIN 3354
- Gezicht tot Gezicht:ASME B16.34
- Eindvlies:ASME B16.5
- BW Einde:ASME B16.25
- Schroefdoel:ASME B1.20.1
- Test:ASME B16.34, API 598, DIN 3230
- Markering:MSS SP25
- Speciaal:NACE MR-01-75
Ontwerpkenmerken
- Lekkers, wafers of flenzen
- Concentrisch ontwerp
- Bi-directionele dienst
- Nullekken
- Laag koppel
- Zelfreiniging
- Blootbestendige stam
- ISO 5211 bovenflens
- Optioneel verlengd stengelontwerp
