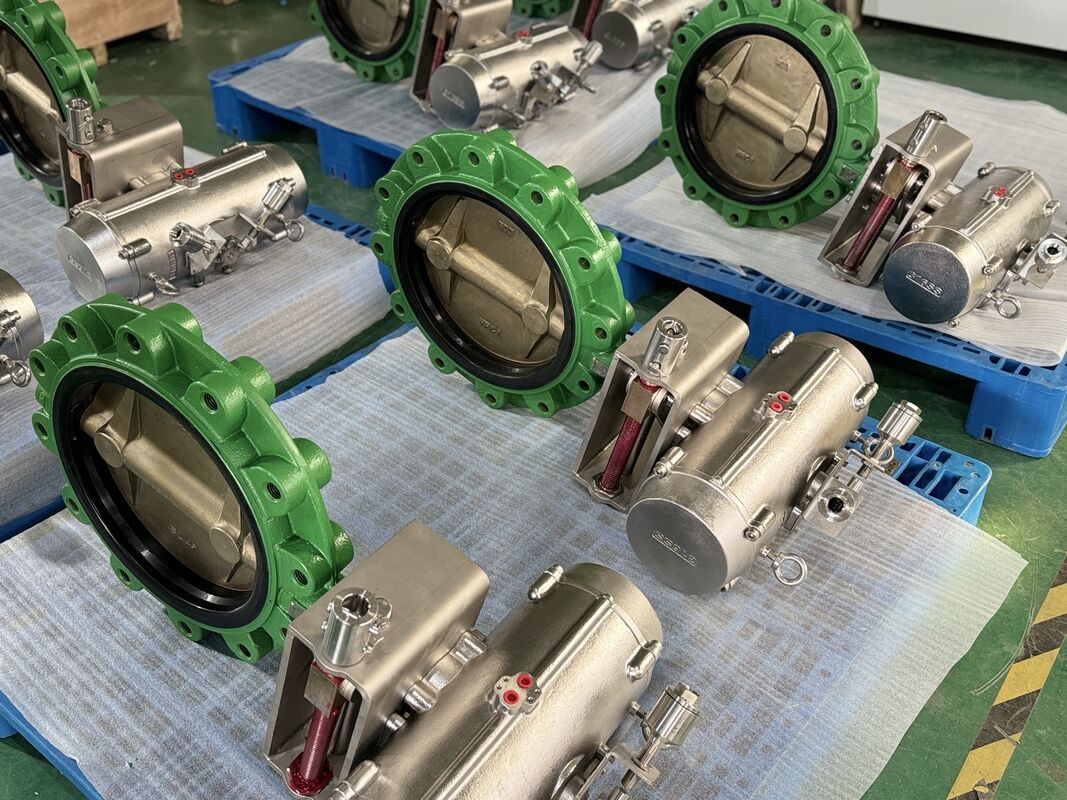

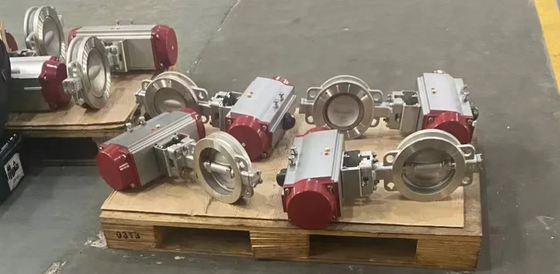

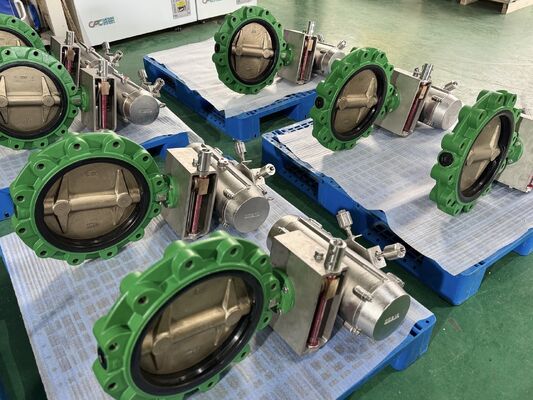

Hoge-prestatie drievoudig excentrische vlinderklep met metalen zitting, verlengde levensduur, nul lekkage
Productdetails:
| Plaats van herkomst: | Sjanghai, China |
| Merknaam: | VESON |
| Certificering: | ISO 9001:2015 SGS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 150-3500 / Piece |
| Verpakking Details: | Koffer van multiplex van het merk VESON met schokbestendig schuiminzetstuk, verpakking van exportkwa |
| Levertijd: | 3-5 werkdagen voor voorraad, 15-25 dagen voor productie |
| Betalingscondities: | T/T,L/C,PayPal,Western Union |
| Levering vermogen: | 3000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Ventieltype: | Drievoudige offset-vlinderklep | Maatbereik: | DN80 tot DN1200 (3" tot 48") |
|---|---|---|---|
| Drukclassificatie: | ANSI 150lb/300lb/600lb | Lichaamsmateriaal: | WCB-koolstofstaal / CF8M SS316 |
| Materiaal schijf: | CF8M SS316 / Duplex / Inconel | Zittype: | Gelamineerd metaal/stelliet met hard oppervlak |
| Operatie: | Handmatige versnelling / pneumatische / elektrische actuator | Brandbrandkast: | API 607 / ISO 10497 gecertificeerd |
| Lekkage klasse: | Geen lekkage (klasse VI) | Beëindig de verbinding: | Lus (ANSI B16.5) |
| Certificaat: | ISO 9001:2015, SGS, API 607 | ||
| Markeren: | Drievoudig excentrisch ontwerp,Metalen zitting,geen lekkage |
||
Productomschrijving
Hoogwaardige Triple-Offset Lug Butterfly Klep met Metalen Zitting
De VESON Triple-Offset High-Performance Lug Butterfly Klep vertegenwoordigt de premium klasse van butterfly kleptechnologie. Het triple-offset ontwerp elimineert wrijving tussen schijf en zitting gedurende de volledige slag, terwijl de metaal-op-metaal zitting zorgt voor nul lekkage en brandveilige prestaties voor kritische afsluittoepassingen in de olie- en gasindustrie, petrochemie en energieopwekking.
Triple-Offset Uitgelegd
| Offset | Functie |
| 1e Offset | As gepositioneerd achter het zittingvlak, wat een nok-actie afdichting creëert |
| 2e Offset | As gepositioneerd buiten de hartlijn van de boring, wat volledige speling van de schijf mogelijk maakt |
| 3e Offset | Conische zittinghoekgeometrie, die schuifwrijving elimineert voor een langere levensduur van de zitting |
Belangrijkste Kenmerken
- Metaal-op-Metaal Zitting: Gelaagde roestvrijstalen/grafieten zittingring zorgt voor nul lekkage met brandveilige naleving van API 607
- Wrijvingsvrije Werking: Triple-offset geometrie zorgt ervoor dat de schijf onmiddellijk van de zitting komt zonder te schuren, waardoor de levensduur van de zitting wordt verlengd tot meer dan 100.000 cycli
- Hoge Temperatuur Classificatie: Geschikt voor temperaturen van -196°C (cryogeen) tot +800°C met geschikte trimmaterialen
- Bi-directionele Afdichting: Volledig nominale afsluiting in beide stromingsrichtingen elimineert beperkingen in installatieoriëntatie
- Stellite Hardfacing: Optionele Stellite 6 of 21 hardfacing op zitting en schijf voor superieure slijtvastheid in abrasieve toepassingen
Technische Specificaties
| Parameter | Specificatie |
| Kleptype | Triple-Offset Lug Butterfly Klep |
| Maatbereik | DN80 tot DN1200 (3" tot 48") |
| Drukklasse | ANSI 150lb / 300lb / 600lb |
| Lichaamsmateriaal | WCB Koolstofstaal / CF8M SS316 |
| Schijfmateriaal | CF8M SS316 / Duplex / Inconel |
| Zittingtype | Gelaagd Metaal / Stellite Hardfaced |
| Bediening | Handmatige Tandwielkast / Pneumatische / Elektrische Actuator |
| Brandveilig | API 607 / ISO 10497 Conform |
| Lekkageklasse | Nul Lekkage (Klasse VI) |
| Bedrijfstemperatuur | -196°C tot +800°C |
| Certificaat | ISO 9001:2015, SGS, API 607 |
Doeltoepassingen
- Kritische afsluitkleppen voor raffinaderijen
- Afsluiting van petrochemische processen
- Stoom- en thermische olie systemen
- Cryogene LNG- en ethyleen service
- Hoofdstoomafsluiting in energiecentrales
Elke klep ondergaat fabriekstests op hydrostatische druk, pneumatische druk en brandveiligheid. Volledige PMI-, NDE- en functionele testdocumentatie wordt verstrekt.
