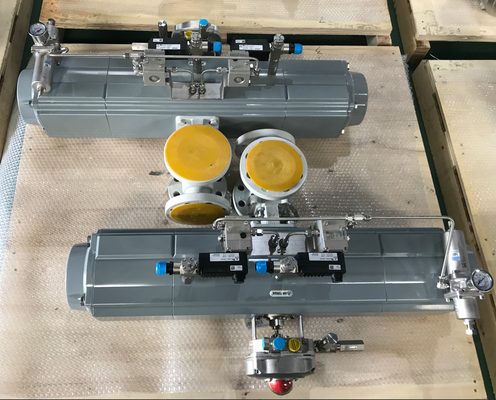

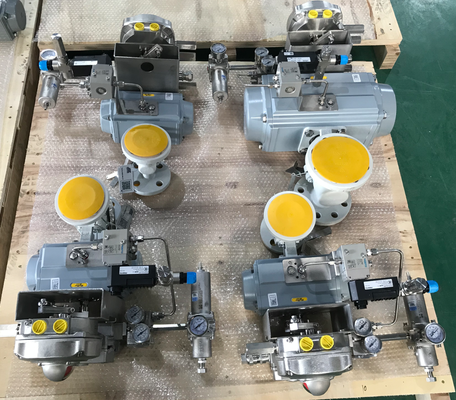

Multi-Poort Pneumatische Kogelklep Pakkoplossing Ontworpen voor Chemische Reactor Voeding Wisselende Tankpark
Productdetails:
| Plaats van herkomst: | Sjanghai, China |
| Merknaam: | VESON |
| Certificering: | ISO 9001:2015 SGS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 200-1500 / Piece |
| Verpakking Details: | Multiplexkoffer van het merk VESON of het merk van de klant met schokbestendig schuiminzetstuk, verp |
| Levertijd: | 5-7 werkdagen voor voorraad, 20-30 dagen voor productie |
| Betalingscondities: | T/T,L/C,PayPal,Western Union |
| Levering vermogen: | 2000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Ventieltype: | 3-weg meerpoorts kogelkraan (L-poort / T-poort) | Type aandrijving: | Dubbelwerkend pneumatisch tandheugel en rondsel |
|---|---|---|---|
| Maatbereik: | DN15 tot DN150 (1/2" tot 6") | Drukclassificatie: | PN16 / PN40 / Klasse 150 / Klasse 300 |
| Lichaamsmateriaal: | SS304, SS316, WCB-koolstofstaal | Balconfiguratie: | L-Port (90° schakelen) of T-Port (180° mixen/omleiden) |
| Materiaal zitting: | PTFE, RTFE, PEEK | Luchttoevoer: | 4-8 bar (60-120 psi) |
| Bedrijfstemperatuur: | -20°C tot +180°C | Beëindig de verbinding: | Geflensd ANSI B16.5, NPT/BSP met schroefdraad |
| Markeren: | Multi-Poort Pneumatische Kogelklep,Dubbelwerkende Pneumatische Kogelkraan |
||
Productomschrijving
Multi-Port Pneumatisch afsluitbalkpakket voor reactorvoerwisseling en tank-manifold
DeVESON Multi-Port Pneumatische afsluitbalkpakketis ontworpen om complexe multi-klepcollectoren te vervangen door een enkele geïntegreerde eenheid. Verkrijgbaar in L-Port- (90° schakelen) en T-Port-configuraties (180° mengen/omleiden),Dit pakket vermindert de voetafdruk van de gleuf aanzienlijk.In de eerste plaats is het van belang dat de in de eerste plaats in het kader van het onderzoek in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces worden onderzocht.
Verscheidene voordelen van vermindering
| Traditionele opstelling | VESON-oplossing voor meerdere poorten |
| 3 x 2-weg klep + tees + leidingen | 1 x 3-weg L-poortkleppakket |
| 4 x tweewegventielen + kruis + leidingen | 1 x 3-weg T-poortkleppakket |
| Meerdere actuatoren, magnetoventielen, grensschakelaars | Eenmalige actuator, magnetron, limietschakelaarset |
Belangrijkste kenmerken
- L-poortconfiguratie:90° rotatie schakelaars stromen tussen twee onafhankelijke schakelingen (poort A ¢ B of poort A ¢ C)
- T-poortconfiguratie:180° rotatie voor het mengen van de stroom (alle drie de poorten verbonden) of het omleiden (elke combinatie van twee poorten)
- Eenmalige actuator:Eén dubbelwerkende pneumatische actuator regelt alle schakeling van de poorten, waardoor de automatiseringshardware met maximaal 60% wordt verminderd
- Verminderde lekpaden:Vermijdt meerdere flensverbindingen en lasverbindingen, waardoor het risico op vluchtige emissies tot een minimum wordt beperkt
- Compact Footprint:Typische besparing van 40-50% op de schuifruimte in vergelijking met een collectie met meerdere kleppen
- Fabriek voorgeassembleerd:Het complete pakket is vooraf getest en klaar voor installatie, waardoor de tijd voor het inbedrijven in het veld wordt verkort
Technische specificaties
| Parameter | Specificatie |
| Typ van de klep | 3-weg multi-port kogelklep |
| Balconfiguratie | L-poort (90° tweerichtingsschakeling) / T-poort (180° drierichtingsschakeling) |
| Type actuator | Doppelwerkende of met veer terugdraaiende pneumatische rack & pinion |
| Groottebereik | DN15 tot DN150 (1/2" tot 6") |
| Bepaling van de druk | PN16 / PN40 / klasse 150 / klasse 300 |
| Materiaal van het lichaam | SS304, SS316, WCB koolstofstaal |
| Stoelmateriaal | PTFE, RTFE, PEEK |
| Air Supply | 4-8 bar (60-120 psi) |
| Werktemperatuur | -20°C tot +180°C |
| Beëindig verbinding | Flanken (ANSI B16.5), draad (NPT/BSP) |
| Afsluitingsklasse | Klasse VI (bubbeltjesdicht) |
| Certificering | ISO 9001:2015,, SGS |
Doeltoepassingen
- Schakeling van de chemische reactorvoer (grondstof A versus B versus C)
- Duplex-filter-achterwassklippen (schakelen van dienst/standby)
- Verzamelaars voor het overbrengen van producten van tankbedrijven
- Verzorging overdrachtsmeting skids
- Warmtewisselaar-bypass- en omleidingssystemen
Fabriek voorgeassembleerd met SS316 harde buizen, volledig in een lus getest, en geleverd met volledige materiaal certificaten en FAT documentatie.Neem contact op met ons engineering team voor L-Port vs. T-Port selectie begeleiding.
