2 weg aan- en af-balk van de valve met pneumatische actuator

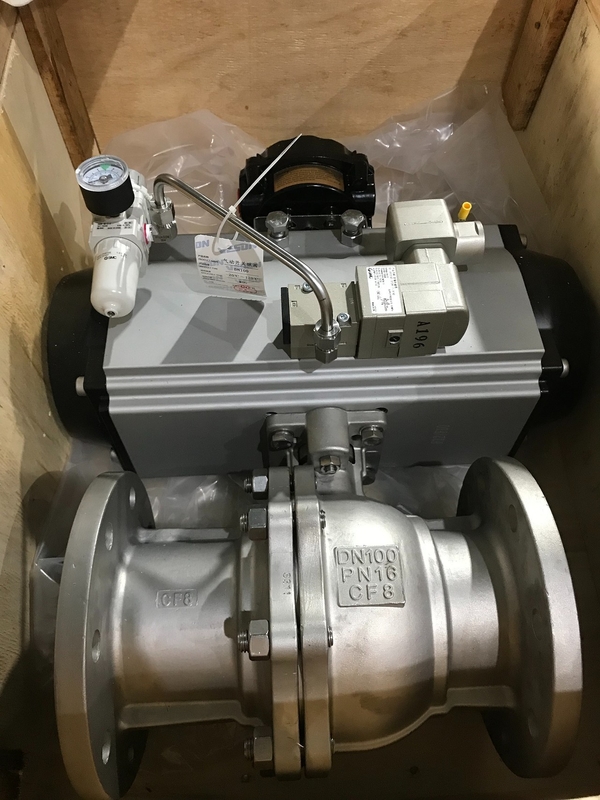

Een 2-Way On/Off Ball Valve met een flens-end en een pneumatische actuator is een industrieel apparaat dat wordt gebruikt voor het regelen van de stroom van vloeistoffen, zoals gassen, vloeistoffen of slurries, door een pijpleiding.Dit is een gedetailleerde verdeling:

1- Balkklep:

• 2-Way: verwijst naar de klep met twee poorten, een inlaat en een uitlaat, waardoor vloeistof in of uit één richting kan stromen.
• Aan/uit functie: De klep kan de stroom toelaten ("Aan") of stoppen ("Afsluit").
• Balmechanisme: In de klep zit een bolvormige schijf (bal) met een gat (boring) door het midden.de stroom stopt.
• Flankeinde:
  • Verbindingstype: het klep is met behulp van flenzen verbonden met het leidingsysteem.Flangen zijn externe randen of lippen (zoals een rand) rond de omtrek van de pijp die het mogelijk maken om de klep op de pijpleiding te bouten.
  • Voordelen: zorgt voor een veilige, lekvrije verbinding en maakt het gemakkelijk te verwijderen voor onderhoud.

2. Pneumatische actuator:

• Functie: De pneumatische actuator regelt de beweging van de kogelklep en zet compressie-luchtenergie om in mechanische beweging (rotatie of lineaire) om de klep te openen of te sluiten.
• Soorten:
  • Veer-terugkeer (enkelwerkend): De aandrijver gebruikt lucht om zich in één richting te bewegen, en een veer brengt hem terug naar zijn oorspronkelijke positie wanneer de lucht wordt losgelaten.
  • Dubbele werking: lucht wordt gebruikt voor het openen en sluiten van de klep, waardoor een nauwkeurigere bediening mogelijk is.
• Voordelen: Pneumatische aandrijvingen zijn snel, betrouwbaar en veilig voor gebruik in gevaarlijke omgevingen waar elektrische aandrijving gevaarlijk kan zijn.

3Toepassingen:

• Industriële automatisering: gebruikelijk in geautomatiseerde systemen voor het regelen van de stroom van verschillende vloeistoffen.
• Procesindustrieën: gebruikt in de chemische, farmaceutische, voedsel- en drankenindustrie, waterbehandeling en olie- en gasindustrie.
• Veiligheidssystemen: vaak gebruikt in noodstopsystemen vanwege hun betrouwbaarheid en snelle werking.

4Inhoudelijke overwegingen:

• Klep: Meestal gemaakt van materialen zoals roestvrij staal, koolstofstaal of PVC, afhankelijk van de vloeistof en de bedrijfsomgeving.
• Afdichtingsmaterialen: Afdichtingen in de klep zijn meestal gemaakt van PTFE (Teflon), EPDM of Viton, gekozen op basis van de chemische compatibiliteit en temperatuurvereisten.

5Beheersopties:

• Handmatige overschrijding: Sommige pneumatische aandrijvingen zijn voorzien van een handmatige overschrijding, waardoor de klep indien nodig handmatig kan worden bediend.
• Positie-indicatoren: de indicatoren tonen de huidige positie van de klep (geopend of gesloten) voor monitoringdoeleinden.
• Solenoïde klep: vaak gebruikt met de pneumatische actuator om de luchttoevoer te regelen, waardoor afstandsbediening mogelijk is
