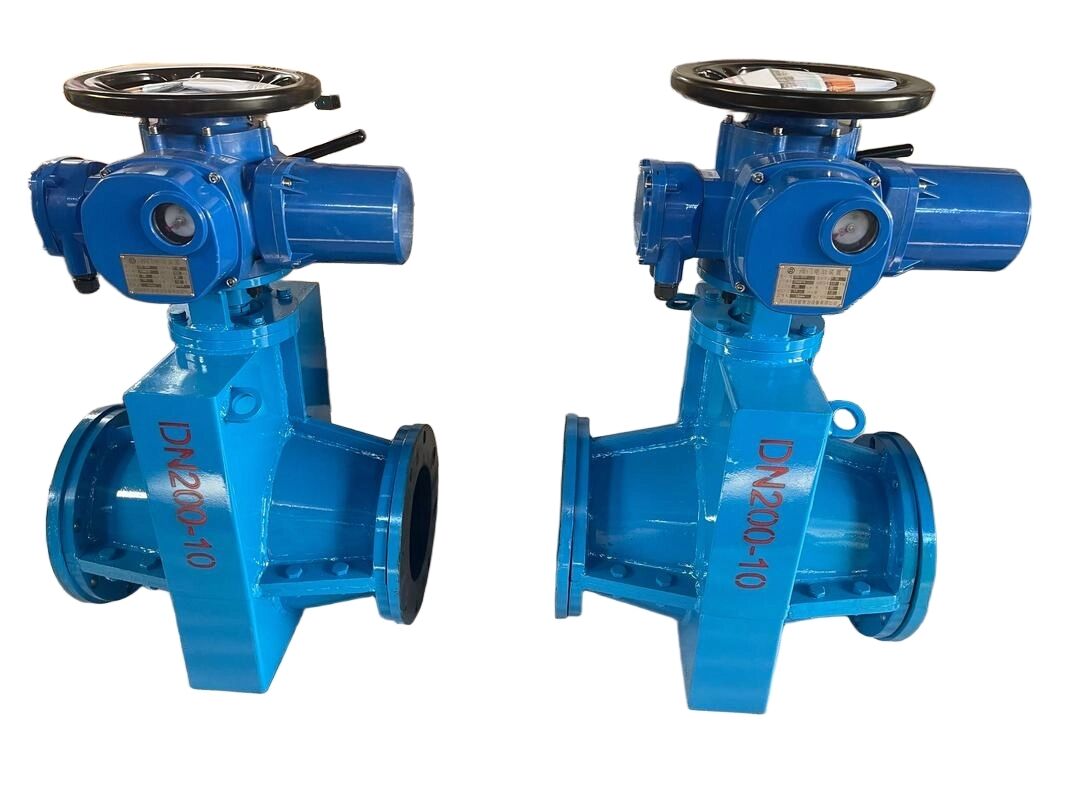

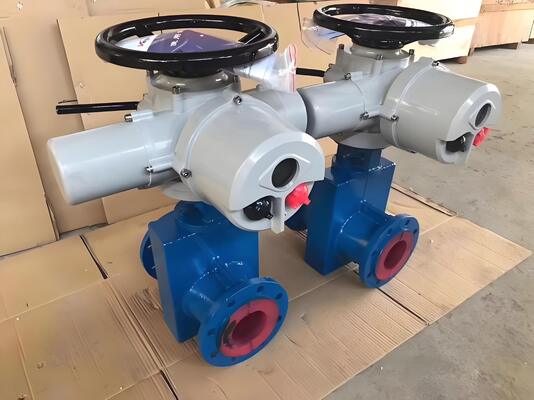

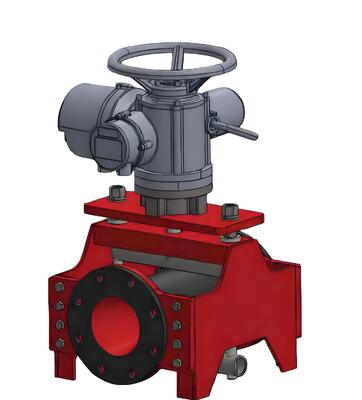

Elektrische pneumatische dubbelmodus klemklep assemblage gebouwd voor abrasive media transport pijpleidingsystemen
Productdetails:
| Plaats van herkomst: | Sjanghai, China |
| Merknaam: | VESON |
| Certificering: | ISO 9001:2015 SGS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 600-3500 / Piece |
| Verpakking Details: | Koffer van multiplex van het merk VESON met schokbestendig schuiminzetstuk, verpakking van exportkwa |
| Levertijd: | 7-10 werkdagen voor voorraad, 25-35 dagen voor productie |
| Betalingscondities: | T/T,L/C,PayPal,Western Union |
| Levering vermogen: | 1200 stuks per maand |
|
Gedetailleerde informatie |
|||
| Ventieltype: | Dual-mode slangafsluiter (elektrisch + pneumatisch) | Maatbereik: | DN50 tot DN400 (2" tot 16") |
|---|---|---|---|
| Drukclassificatie: | PN10 / PN16 / Klasse 150 | Lichaamsmateriaal: | Nodulair gietijzer met epoxycoating, SS316 |
| Materiaal van de mouw: | Natuurrubber, EPDM, NBR, Viton | Primaire aandrijving: | Elektrisch Multi-Turn (4-20mA modulerend) |
| Secundaire aandrijving: | Pneumatische veerretour (Fail-Safe) | Luchttoevoer: | 4-8 bar (60-120 psi) |
| Bedrijfstemperatuur: | -40 ° C tot +120 ° C | Beëindig de verbinding: | Geflensd ANSI B16.5 / DIN PN16 |
| Markeren: | Pijpleidingssystemen met knijpkleppen,Verzameling van knijpkleppen voor het transport van slijpmiddelen,Pneumatische dubbelmodus-klemklep assemblage |
||
Productomschrijving
Elektrische pneumatische dubbelmodus-klemklepassemblage voor transportleidingen voor slijpmiddelen
DeVESON dubbelmodus klemklep assemblageprovides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownDeze redundante besturingsarchitectuur zorgt voor ononderbroken bescherming bij de meest veeleisende mijnbouw- en mineraalverwerkingswerkzaamheden.
Dual-mode redundantie
| Modus | Verstuiver | Functie |
| Primaire (normaal) | Elektrische multi-turn | Precieze stroomregeling met modulatie via 4-20mA DCS-signaal |
| Secundaire (noodsituatie) | Pneumatische veer-terugkeer | Automatische stopzetting bij stroomverlies of ESD-signaal |
Belangrijkste kenmerken
- Overbodige besturing:Dual actuator systeem voorziet in onafhankelijke primaire en noodstopcapaciteit voor SIL-geclassificeerde veiligheidslussen
- Naadloos schakelen:Pneumatische uitvalbeveiligingsactuator wordt automatisch ingeschakeld binnen 1 seconde na stroomverlies zonder externe interventie
- Volledig doorvoerpad:Geen interne obstakels of dode zones voorkomen verstopping in hoog vaste stoffen slurry service
- Vervangbare hoes:Het ontwerp van de snel wisselende mouw maakt het mogelijk om de mouw ter plaatse te vervangen zonder speciale gereedschappen of het verwijderen van de klep
- Geïntegreerde grensschakelaars:Beide actuatoren bevatten mechanische en nabijheidsgrenzers voor uitgebreide positiefeedback
- Verpakking op de skid:Compleet, vooraf geassembleerd, vooraf bedraad en in de fabriek getest pakket verkort de installatietijd in het veld met 60%
Technische specificaties
| Parameter | Specificatie |
| Typ van de klep | Dual-mode knijpklep (elektrisch + pneumatisch) |
| Groottebereik | DN50 tot DN400 (2" tot 16") |
| Bepaling van de druk | PN10 / PN16 / klasse 150 |
| Materiaal van het lichaam | Epoxy-gecoat, van ductiel ijzer, SS316 |
| Materiaal van de mouw | Natuurrubber, EPDM, NBR, Viton |
| Primaire actuator | Elektrische multi-turn (4-20mA modulatie) |
| Secundaire actuator | Pneumatische veer-terugkeer |
| Air Supply | 4-8 bar (60-120 psi) |
| Werktemperatuur | -40°C tot +120°C |
| Beëindig verbinding | Flanken (ANSI B16.5 / DIN PN16) |
| Veiligheidsintegriteit | SIL 2 Geschikt (IEC 61508) |
| Certificering | ISO 9001:2015, SGS |
Doeltoepassingen
- Critische slurrytransportleidingen met ESD-vereisten
- Pijpleidingen voor mijnbouwconcentraat en ontlasting
- Onderstroom van verdikkingsmiddelen voor mineraalverwerking
- Dredging van lozingsleidingen
- Systemen voor de behandeling van as van elektriciteitscentrales
Het complete pakket omvat een vooraf bedraad aansluitdoos, een fabriekslustestrapport, een SIL-conformiteitsverklaring en volledige traceerbaarheid van het materiaal.Neem contact op met ons automatiseringsteam voor aangepaste besturingsconfiguraties.
