Pneumatische actuator voor pijpleidingkleppen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Veson/OEM/ |
| Certificering: | CE ISO |
| Modelnummer: | VSF-serie |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 ea |
|---|---|
| Prijs: | Fob Shanghai /EXW/ |
| Verpakking Details: | met een breedte van niet meer dan 50 mm |
|
Gedetailleerde informatie |
|||
| Type: | Heavy duty | Material: | Cast Iron |
|---|---|---|---|
| Color: | Red or Customer-specific need | Name: | Pneumatic Rotary Actuator |
| Power: | Pneumatic | Application: | : valves, dairy, beer, water, chemical,offshore onshore |
| Markeren: | pneumatische vervoersonderdrukker,VSF-serie pneumatische actuator |
||
Productomschrijving

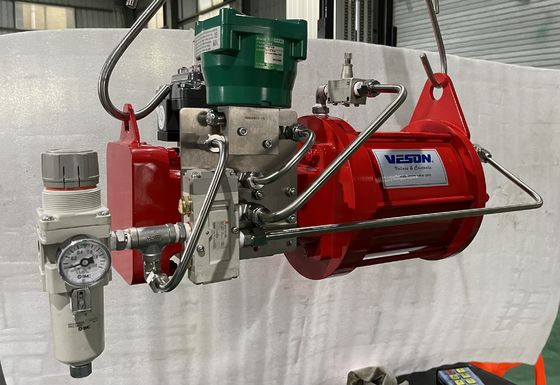

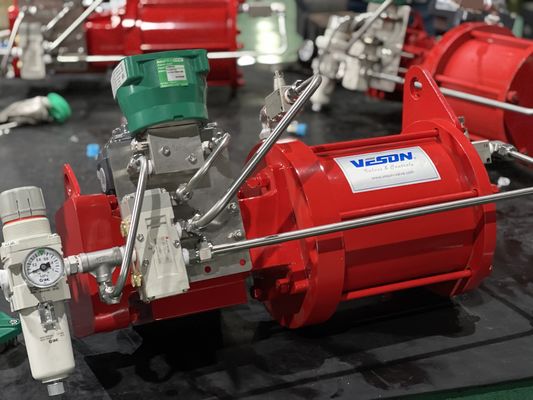

Ethyleen- en raffinaderij-revamping project metalen kogelkranen met veerretour Scotch Yoke pneumatische actuators
Kenmerken
1. Veelzijdigheid
2. Efficiënt
3. Veiligheid
4. Corrosiebestendigheid
5. Zeer goed afgedicht
6. Lange levensduur
► Ons voordeel:
| 1 | We hebben professionele technici om een geavanceerd ontwerp te garanderen. |
| 2 | We hebben een professioneel en technisch QC-team om 100% productcontrole te garanderen. |
| 3 | We hebben een eigen fabriek met een concurrerende prijs en goede kwaliteit. |
| 4 | Onze producten worden over de hele wereld geaccepteerd. |
| 5 | We hebben een eigen import- en exportrecht. Kleine bestellingen kunnen worden geaccepteerd. |
| 6 | Hoge kwaliteit met concurrerende prijs, korte levertijd. |
| 7 | Goede kwaliteit materiaal en geavanceerde productieapparatuur. |
| 8 | Efficiënt verkoopteam en uitstekende klantenservice. |
| 9 | Onze producten hebben het CE- en ISO-certificaat behaald |
Principe van enkelwerkende actuator (veerretour)
CCW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de veren worden samengedrukt. De rondsel draait tegen de klok in terwijl de lucht uit poort B wordt afgevoerd.
Verlies van luchtdruk op poort A, de opgeslagen energie in de veren dwingt de zuigers naar binnen. De rondsel draait met de klok mee terwijl de lucht uit poort A wordt afgevoerd.
CW
Lucht naar poort B dwingt de zuigers naar buiten, waardoor de veren worden samengedrukt. De rondsel draait tegen de klok in terwijl de lucht uit poort B wordt afgevoerd.
Verlies van luchtdruk op poort A, de opgeslagen energie in de veren dwingt de zuigers naar binnen. De rondsel draait met de klok mee terwijl de lucht uit poort A wordt afgevoerd.
Principe van dubbelwerkende actuator
CCW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de rondsel tegen de klok in draait terwijl de lucht uit poort B wordt afgevoerd.
Lucht naar poort B dwingt de zuigers naar binnen, waardoor de rondsel met de klok mee draait terwijl de lucht uit poort A wordt afgevoerd.
CW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de rondsel met de klok mee draait terwijl de lucht uit poort B wordt afgevoerd.
Lucht naar poort B dwingt de zuigers naar binnen, waardoor de rondsel tegen de klok in draait terwijl de lucht uit poort A wordt afgevoerd.
| VSF-serie pneumatische koppel tabel met veerretour (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Veerkoppel | Luchtkoppel | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
| AST - Lucht startkoppel - Veer startkoppel | |||||||||||||||
| ART - Lucht loopkoppel SRT - Veer loopkoppel | |||||||||||||||
| AET - Lucht eindkoppel SET - Veer eindkoppel | |||||||||||||||
MEER DETAILS
1. Garantie
Garantie 1 jaar
Producten van hoge kwaliteit
We staan 100% achter de kwaliteit van onze producten
Al onze artikelen worden geleverd met een garantie om u gemoedsrust te geven.
Nieuw Gegarandeerd: Al onze artikelen zijn in nieuwe staat in OEM- of originele verpakking.
2. Verpakking
Onze verpakkingsmethode is in perfecte staat, of volgens aangepast.
3. Betaling
MOQ: Klantontwerp
We accepteren meestal T/T (overschrijving), Western Union
Handelsvaluta: USD of RMB
TT 30% aanbetaling vooraf, 70% saldo betaald vóór verzending.
(voorbeeld bestelling) T/T / Western union 100% op zicht
Het Closed Loop Purge-systeem is een besturingsoptie om de indringing van de buitenatmosfeer in de actuator te voorkomen. Hoewel de actuators van VESON Fluid Systems zijn ontworpen met interne anticorrosie-eigenschappen, is dit systeem beschikbaar om ons aanbod te verbeteren en te voldoen aan specificaties die specifiek om een "schoon ademsysteem" vragen. Deze specificaties worden soms gezien in toepassingen zoals offshore platforms, kustgebieden, chemische fabrieken, papierfabrieken, enz., waarin de atmosfeer zeer zout, bijtend of met stof beladen kan zijn.
Het systeem is eenvoudig en betrouwbaar. Snelheidsregeling opties zijn gemakkelijk te bieden voor beide of beide richtingen van de reis
