Pneumatische actuator van pijpleidingskleppen High Efficient Scotch Yoke Pneumatische actuator Valvesysteem Integrator
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Veson/OEM/ |
| Certificering: | CE ISO |
| Modelnummer: | VSF-serie |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Onderhandelingen |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | met een breedte van niet meer dan 50 mm |
|
Gedetailleerde informatie |
|||
| Naam: | Schots Yoke Pneumatic Actuator | kenmerk: | Hoge Efficiënt |
|---|---|---|---|
| Materiaal: | gietijzer | Kleur: | Klantenspecifieke behoeften |
| Kracht: | Pneumatische | Ontwerp: | Compact ontwerp |
| Markeren: | Hoog efficiënte Scotch Yoke pneumatische actuator,Pipeline Valves Scotch Yoke Pneumatische actuator |
||
Productomschrijving

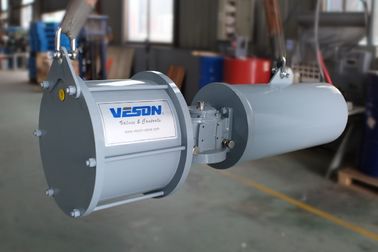

Hoog efficiënte Scotch Yoke pneumatische actuator gietijzer met compact ontwerp
Scotch Yoke pneumatische actuator Inleiding
Zware motorenScotch Yoke Actuators worden geproduceerd in vele verschillende combinaties van maten, cilinderdiaameters en ontwerpen.Zowel de dubbelwerkende (DA) als de veer retour (SR) ontwerpen zijn beschikbaar voor installatie op kwart draai kleppe zoals bal, vlinder- en stopkleppen.
Scotch-Yoke-aandrijvingen zijn ontworpen voor gebruik in een breed bereik aan druk of temperatuur. Een symmetrisch juk zorgt voor een meer constant koppel - zowel op de breekpunten als op de eindposities.
Scotch Yoke pneumatische actuator kenmerken
1Verscheidenheid
2Efficiënt.
3. Veiligheid
4. Corrosiebestendigheid
5Hoogverzegeld.
Scotch Yoke pneumatische actuatorparameters
| VSF-serie pneumatische koppeltabel voor veerretur ((SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Vlammoment | Luchtkoppel | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||

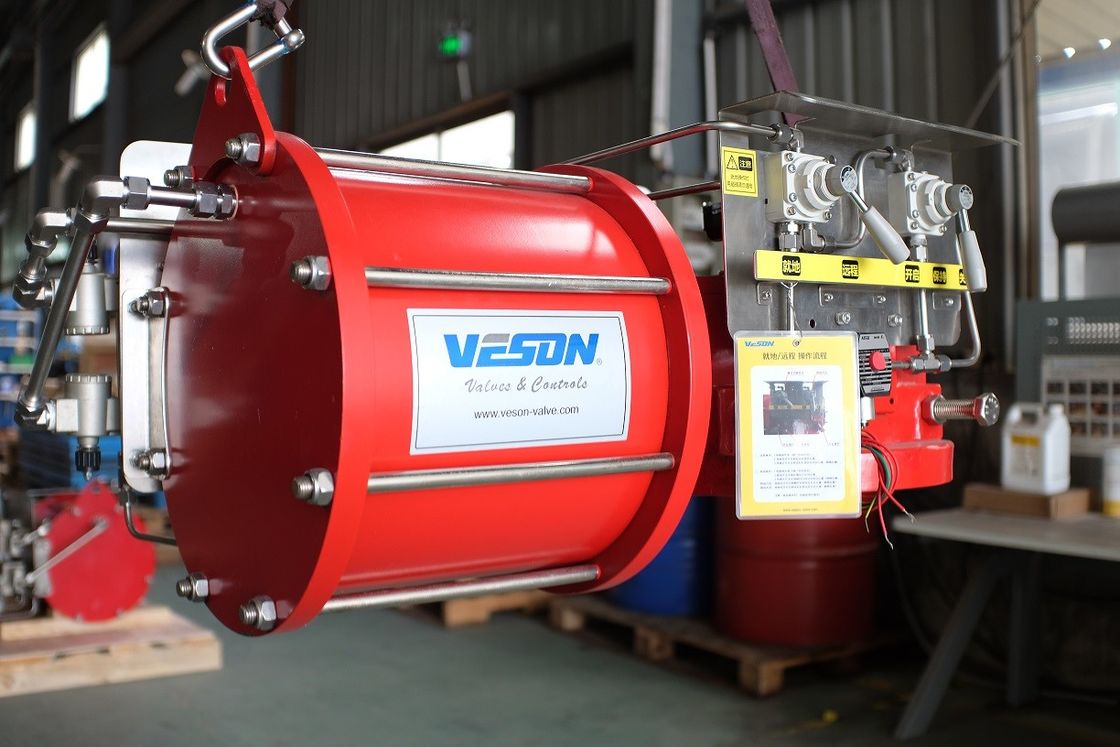

Scotch Yoke pneumatische actuator Details
• Toepassing van nieuw afdichtingsmateriaal en bufferstructuur
• Lage startdruk
• Stabiel functioneren
• Fijne dichtheid
• Lange levensduur
• energiebesparing en milieubescherming, kan worden gerecycled
• Een mooi uiterlijk
Veel gebruikt in automatische apparaten, bijvoorbeeld in de lichte industrie, de chemische industrie, textiel, elektronica, machines, enz.
Toepassingsvelden
Nieuw type magnetoventil, uniek uiterlijk, compacte structuur.
Door de keuze van de drukklasse die geschikt is voor verschillende werkmediums.
In het veld wordt veel gebruikt als hieronder:
| chemische stoffen | voedsel | HVAC-industrie | waterbehandeling |
| milieubescherming | vervoer | koelindustrie | pulp en papier |
| lichte industrie | water | Algemene diensten | gemeententechniek |
| aardolie | het schip | vermogen | industriële gebieden |
Meer informatie
1. Garantie
Garantie 1 jaar
Goedkope producten
We staan achter de kwaliteit van onze producten 100%
Al onze artikelen hebben een garantie om u gerust te stellen.
Nieuw gegarandeerd: Al onze artikelen zijn in nieuwe staat in OEM of originele verpakking.
2. Pakket
Onze verpakkingsmethode is in perfecte staat, of op maat.
3. Betaling
MOQ: ontwerp door de klant
We accepteren meestal T/T (overboeking), Western Union
Handelsvaluta: USD of RMB
TT 30% voorschot, 70% saldo vóór verzending.
(monsterbestelling) T/T/Western union 100% op zicht
