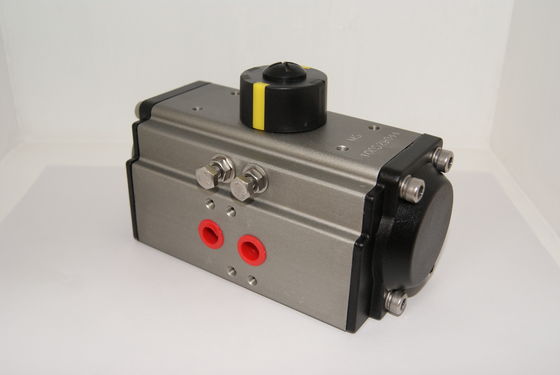

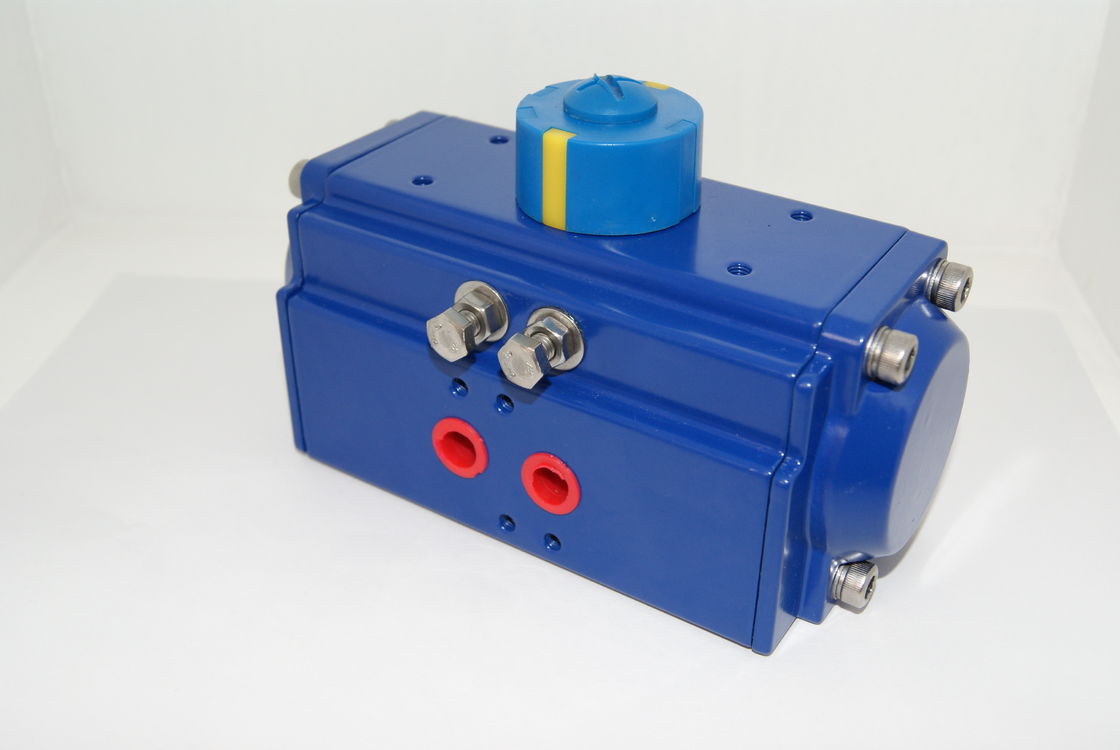

PTFE-coating pneumatisch rek en pinion actuator
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Veson/OEM |
| Certificering: | ISO/CE/SIL3 |
| Modelnummer: | Versus-083DA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 ea |
|---|---|
| Prijs: | FOB Shanghai |
| Verpakking Details: | karton/triplexgeval |
| Levertijd: | een week |
| Betalingscondities: | L / C, T / T, Western Union |
| Levering vermogen: | 10000pcs/month |
|
Gedetailleerde informatie |
|||
| Materiaal: | Aluminiumlegering | Type: | Pneumatische aandrijving |
|---|---|---|---|
| Functie: | Quarter Turn Actuator | Ventiel: | pneumatische zuigeractuator |
| Functie: | duurzaam Hoge corrosiebestendigheid | Poortgrootte: | Standaard |
| Markeren: | rek en pignonklepactuator,pneumatische actuator van de luchttorsie |
||
Productomschrijving
PTFE-coating Pneumatisch rek en pinion actuator 0 ~ 90 graden rotatiehoek
Pneumatische actuator
| Materiaal | Aluminiumlegering |
| Rotatiehoek | 0 ~ 90 graden |
| Structuur | met een vermogen van niet meer dan 50 W |
| Werkdruk | 2 tot en met 8 bar |
| Oppervlaktebehandeling | hard anodiseren |
| Werktemperatuur | Normale temperatuur: -20oC ((-4oF) ~ 80oC (+176oF); Hoge temperatuur: -15oC ((+5°F) ~ 150oC (+302°F); Lage temperatuur: -40oC (~104oF) ~ 80oC (~176oF). |
| Verbinding | NAMUR, ISO5211 en DIN3337 |
| Toepassing | ballenklep, vlinderklep en draaimachine |
| Kleur van de beker | grijs, zwart, blauw, donkerblauw, rood, oranje |
Afmetingen van de pneumatische actuator
Pneumatische draaiknoppen worden veel gebruikt in kogelklep en vlinderklep.
Lage kosten, compact ontwerp, lange levensduur.
Type pneumatische aandrijving: enkelwerkend (veer terug) of dubbelwerkend.
Kleur: oranje, blauw, zwart, donkergrijs. we accepteren OEM kleuren en merk.
Werkdruk van de pneumatische actuator: 0,3 tot 0,8 MPa
Onderaansluiting: ISO 5211
Standaard voor magnetoventiel: Namur
Bijbehorende onderdelen van de pneumatische actuator: grensschakelaar, magnetoventil, positioner.
Veson Dubbelwerkende pneumatische actuator
| Grootte | Luchttoevoerdruk ((bar/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| Torktabel (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR-standaard dubbelwerkend rek en pneumatische actuator
Specificaties van een pneumatische actuator
1Acting type: dubbel
2Medium: schone, droge en niet corrosieve perslucht
3Luchtdruk: 0,25 - 0,8 Mpa
4Werktemperatuur: standaardtype: -20°C tot +80°C
Hoogtemperatuurtype: -20°C~+180°C
5. Rotatiehoek: 90°± 5°
6.Solenoïde-klepspanning: AC220V of DC24V, of op verzoek van de klant.
Ontwerp en constructie van de AT-serie dubbelwerkende pneumatische actuator
1Volledige naleving van de laatste specificatie: ISO5211DIN3337VD/VDE3845 en NAMUR.
2Het extruderende aluminium met een hoge intensiteit heeft een geslepen binnenste oppervlak, bedekt met anode-oxydatie voor een lange levensduur, een lage wrijvingscoëfficiënt en een snelle prestatie.
3De uitstekende, compacte en gemoderniseerde constructie en de veelzijdige specificaties maken de keuze zowel economisch als gunstig.
4Alle werkvlakken hebben hoogwaardige lagers, wat resulteert in lage wrijving, lange levensduur en geen geluid.De twee onafhankelijke externe schroeven voor het instellen van de stops kunnen gemakkelijk en nauwkeurig ±5° in zowel open als dicht richting worden ingesteld.
5Hetzelfde contour actuator heeft de functionele modi van dubbel optreden en veer terugkeer, en de veer terugkeer heeft de normale open en normale dicht stijlen.
6. Multifunctieve positie-indicator met NUMER is handig voor het monteren van accessoires.
7De voorgecomprimeerde laadveer is handig voor veilige montage- en ontmantelingsprocedures.
8De aluminium zuigers en eindkappen hebben een hoge intensiteit en een licht gewicht.
9Er zijn verschillende O-ringmaterialen beschikbaar voor hoge en lage temperatuur.
10Op basis van de verschillende eisen kunnen wij Multi-travel rotaties (bijv. 120°135°180°) en drie positie actuatoren aanbieden.
11.Solenoïde kleppen zijn gemakkelijk te monteren zonder aansluitplank.
