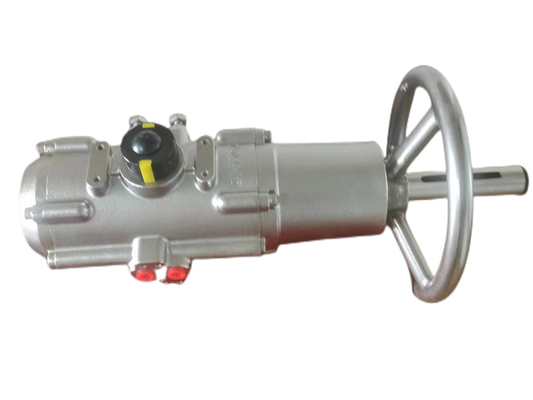

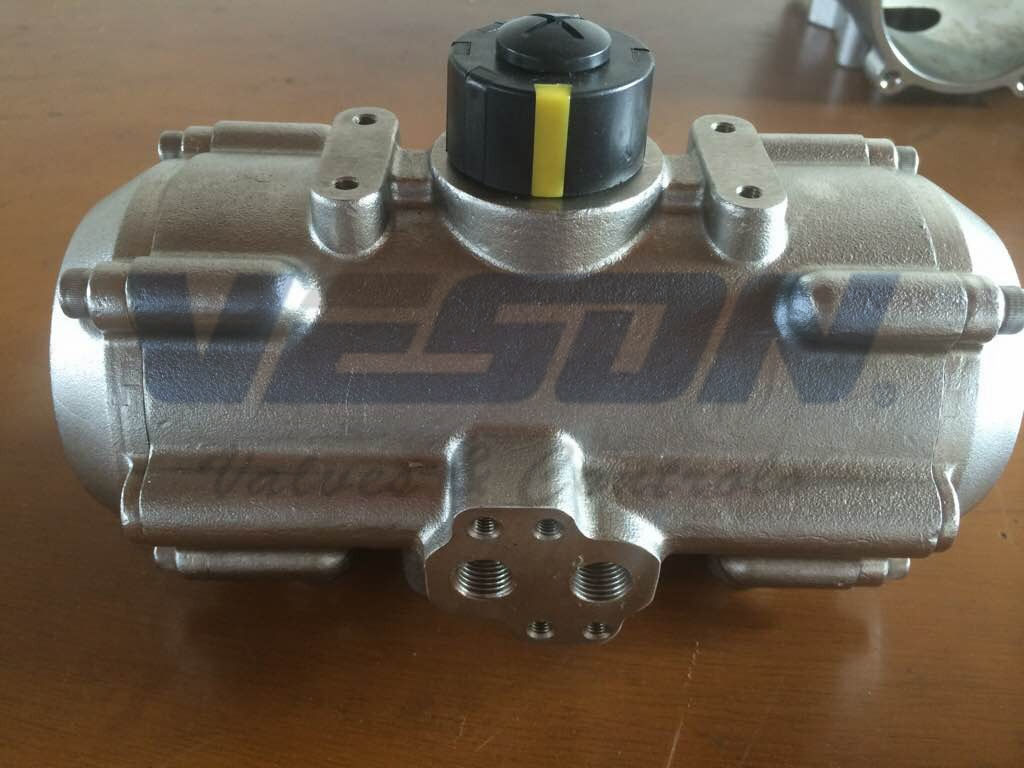

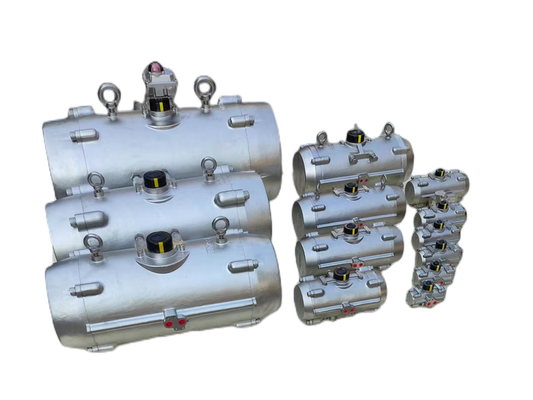

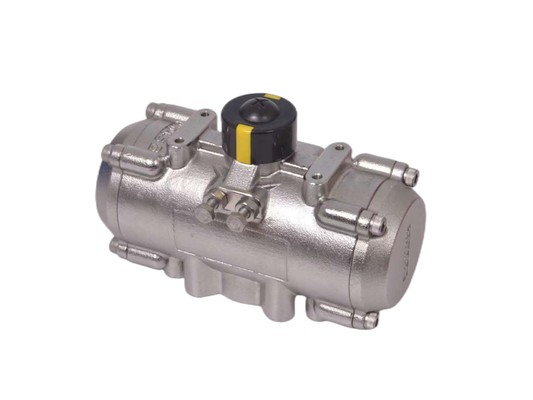

Pneumatische actuator van roestvrij staal voor corrosiebestendig milieu
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Veson/OEM |
| Certificering: | ISO/CE/SIL3 |
| Modelnummer: | Versus-083DA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 ea |
|---|---|
| Prijs: | FOB Shanghai |
| Verpakking Details: | karton/triplexgeval |
| Levertijd: | een week |
| Betalingscondities: | L / C, T / T, Western Union |
| Levering vermogen: | 10000pcs/month |
|
Gedetailleerde informatie |
|||
| Materiaal: | Aluminiumlegering | Type: | Pneumatische actuator |
|---|---|---|---|
| Functie: | Kwartdraaiactuator | klep: | pneumatische zuigeractuator |
| naam: | pneumatische actuator van de luchttorsie | ||
| Markeren: | actuator van de kwartdraaiklep,roestvrij staal roterende actuator |
||
Productomschrijving
Accu van roestvrij staal Accu van pneumatische werking Accu van pneumatische werking Accu van aluminium Accu van roestvrij staal
Kenmerken
10% dikker dan algemeen.
met een vermogen van niet meer dan 50 W
Brandbestendige structuur
Antistatisch bevestigd aan de klepstam en de klepkas
De stalen bal heeft een drukbalansgat.
Geslaagd zegelproef van de Duitse TUV TA-LUFT
Goed corrosiebestendig
Goed nauwkeurig
Een prachtige zegelprestatie.
Pneumatische actuator
| Materiaal | 316SS of 304SS |
| Rotatiehoek | 0 ~ 90 graden |
| Structuur | met een vermogen van niet meer dan 50 W |
| Werkdruk | 2 tot en met 8 bar |
| Oppervlaktebehandeling | hard anodiseren |
| Werktemperatuur | Normale temperatuur: -20oC ((-4oF) ~ 80oC (+176oF); Hoge temperatuur: -15oC ((+5°F) ~ 150oC (+302°F); Lage temperatuur: -40oC (~104oF) ~ 80oC (~176oF). |
| Verbinding | NAMUR, ISO5211 en DIN3337 |
| Toepassing | ballenklep, vlinderklep en draaimachine |
| Kleur van de beker | grijs, zwart, blauw, donkerblauw, rood, oranje |
Afmetingen van de pneumatische actuator
Pneumatische draaibare actuatoren worden veel gebruikt in kogelklep en vlinderklep.
Lage kosten, compact ontwerp, lange levensduur.
Type pneumatische aandrijving: enkelwerkend (veer terug) of dubbelwerkend.
Kleur: oranje, blauw, zwart, donkergrijs. we accepteren OEM kleuren en merk.
Werkdruk van de pneumatische actuator: 0,3 tot 0,8 MPa
Onderaansluiting: ISO 5211
Standaard voor magnetoventiel: Namur
Bijbehorende onderdelen van de pneumatische actuator: grensschakelaar, magnetoventil, positioner.
Veson Dubbelwerkende pneumatische actuator
| Grootte | Luchttoevoerdruk ((bar/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| Torktabel (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR-standaard dubbelwerkend rek en pneumatische actuator
Specificaties van een pneumatische actuator
1Acting type: dubbel
2Medium: schone, droge en niet corrosieve perslucht
3Luchtdruk: 0,25 - 0,8 Mpa
4Werktemperatuur: standaardtype: -20°C tot +80°C
Hoogtemperatuurtype: -20°C~+180°C
5. Rotatiehoek: 90°± 5°
6.Solenoïde-klepspanning: AC220V of DC24V, of op verzoek van de klant.
Ontwerp en constructie van de AT-serie dubbelwerkende pneumatische actuator
1Volledige naleving van de laatste specificatie: ISO5211DIN3337VD/VDE3845 en NAMUR.
2Het extruderende aluminium met een hoge intensiteit heeft een geslepen binnenste oppervlak, bedekt met anode-oxydatie voor een lange levensduur, een lage wrijvingscoëfficiënt en een snelle prestatie.
3De uitstekende, compacte en gemoderniseerde constructie en de veelzijdige specificaties maken de keuze zowel economisch als gunstig.
4Alle werkvlakken hebben hoogwaardige lagers, wat resulteert in lage wrijving, lange levensduur en geen geluid.De twee onafhankelijke externe schroeven voor het instellen van de stops kunnen gemakkelijk en nauwkeurig ±5° in zowel open als dicht richting worden ingesteld.
5Hetzelfde contour actuator heeft de functionele modi van dubbel optreden en veer terugkeer, en de veer terugkeer heeft de normale open en normale dicht stijlen.
6. Multifunctieve positie-indicator met NUMER is handig voor het monteren van accessoires.
7De voorgecomprimeerde laadveer is handig voor veilige montage- en ontmantelingsprocedures.
8De aluminium zuigers en eindkappen hebben een hoge intensiteit en een licht gewicht.
9Er zijn verschillende O-ringmaterialen beschikbaar voor hoge en lage temperatuur.
10Op basis van de verschillende eisen kunnen wij Multi-travel rotaties (bijv. 120°135°180°) en drie positie actuatoren aanbieden.
11.Solenoïde kleppen zijn gemakkelijk te monteren zonder aansluitplank.
¢ Transaktieproces-pneumatische actuator
️ FAQ-Pneumatische actuator
1. V: Is een monsterbestelling aanvaardbaar?
A: Ja, natuurlijk.
2V: Hoe bestel ik?
A: U kunt ons een e-mail sturen of me rechtstreeks bellen.
3V: Hoeveel dagen voor levering?
A: Normaal gesproken binnen 15-20 dagen, afhankelijk van de orderhoeveelheid.
4V: Hoe kan ik de betaling doen?
A: We accepteren alleen T/T.
5V: Hoe ga je de zending doen?
A: Door zee, door de lucht of per express.
